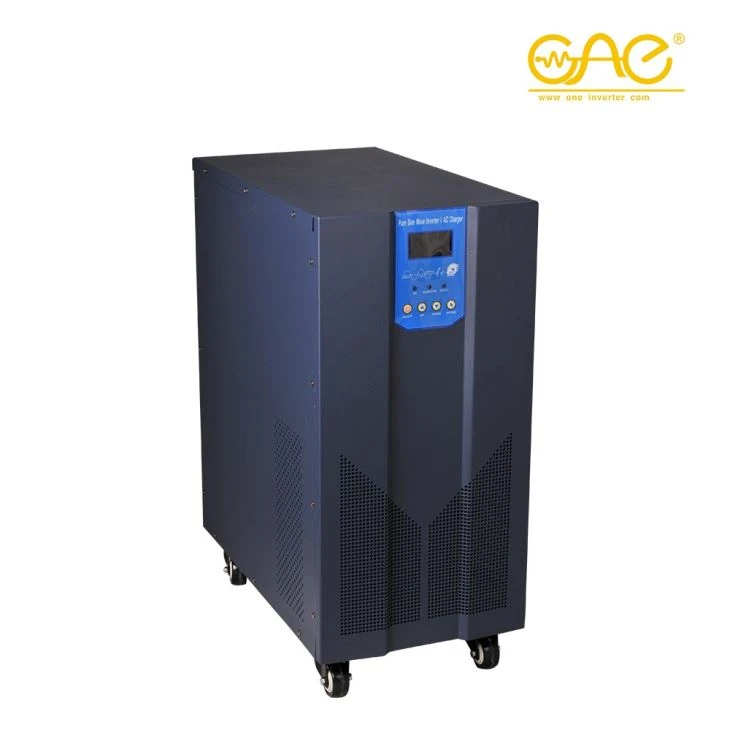

grynos sinusinės bangos keitiklis 20kw

Tipas: DC/AC keitikliai

Dydis: 760X430X800mm

Specifikacija: 92 kg

Transportavimo pakuotė: stipri dėžutė

Integruotas saulės valdiklis užtikrina maksimalų galios taško sekimą, kuris gali maksimaliai padidinti saulės baterijos išėjimo efektyvumą.

Inverterio sudėtis:

Grynos sinusinės bangos keitiklis yra apytiksliai surinktas naudojant apsaugą nuo atvirkštinio jungimo, padidinimą, ištaisymą ir filtravimą, SPWM valdiklį ir H tiltelį.

Kvadratinės bangos keitiklis neturi SPWM valdiklio.

Apsauga nuo atvirkštinio prijungimo: apsaugos grandinė neveikia, kai įvesties teigiamas ir neigiamas poliai yra sujungti atvirkščiai

Padidinimas: padidinkite įvesties žemos įtampos nuolatinės srovės įtampą (dažniausiai 12 V / 24 V) iki daugiau nei 300 voltų, nes įvesties grandinė yra gana didelė, dažniausiai tai yra „push-pull“ architektūra; #inverteris 20kw vienfazis padidinimo išėjimas turi būti didesnis už didžiausią sinusinės bangos įtampą, pavyzdžiui, išėjimo sinusinės bangos įtampa yra 220V, padidinimo išėjimas turi būti didesnis nei

Ištaisymas ir filtravimas: ištaisykite ir filtruokite padidintą įtampą į lygią nuolatinę srovę

SPWM valdiklis: išveda 4 sinusinio impulso pločio moduliavimo signalo kanalus su bendru įžeminimu, o tada tiekiamas IR2110 su įkrovos grandine į H tiltą, kad būtų galima valdyti 4 MOS

H tiltas: su LC filtro įtaisu 310 V nuolatinei įtampai paversti trumparegiška sinusine banga
